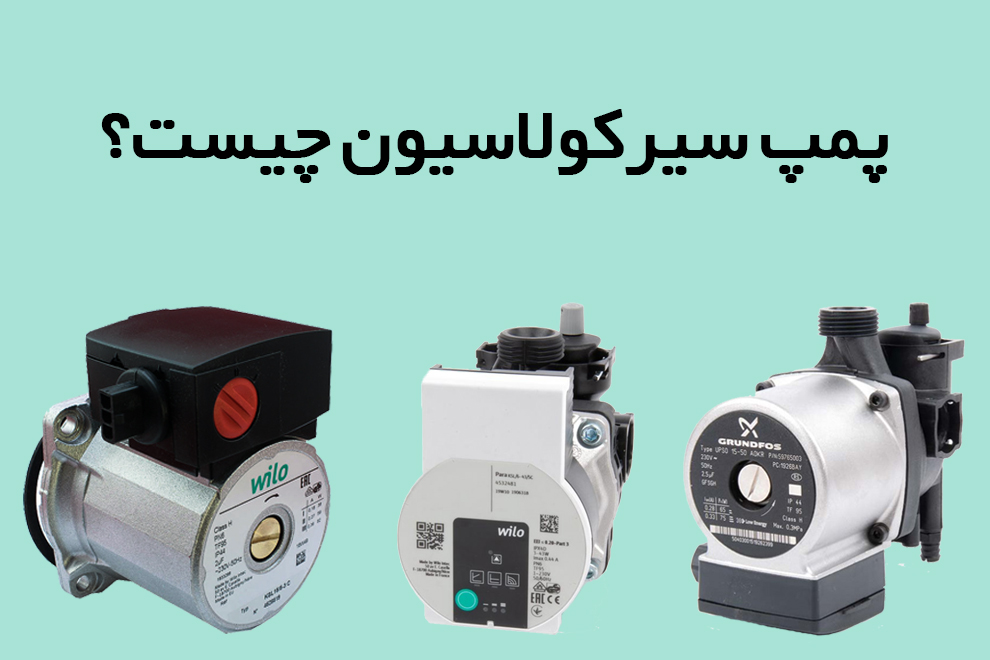

پمپ سیرکولاسیون چیست؟
احتمالا کامه پمپ سیرکولاسیون به گوشتون خورده.
و ممکنه این سوال براتون پیش بیاد که پمپ سیرکولاسیون چیست؟
در این مقاله می خواهیم در مورد پمپ و پمپ های سیرکولاسیون صحبت کنیم.
پمپ سیرکولاسیون به پمپ هایی گفته می شود که در مدارهای بسته جریان آب و یا هر مایع دیگری را به حرکت در می آورد.
برای مثال در استخر
در استخرها حجمی از آب رو داریم که میخواهیم آن را به تصفیه خانه منتقل کنیم.
تا آب استخر را تصفیه کند.
و یا ممکن است بخواهیم دمای آب رو بالا ببریم.
یعنی برای داشتن آب گرم در استخر، نیاز به پمپ داریم.
پمپی که آب داخل استخر را مکش کند.
و در نتیجه داخل موتورخانه به گردش در آورد.
و آب را گرم کند و مجدد به استخر برگرداند.
پس اهمیت پمپ و کارایی پمپ برامون مشخص شد.
در مدارهای بسته و جایی که آب فشاری ندارد ما نیاز داریم که یک پمپ این کار را انجام بدهد.
چگونه آب در پکیج دیواری گرم میشود؟
در پکیج های شوفاژ دیواری برای اینکه
- آب گرم مصرفی
- رادیاتورهای منزل
را گرم میکنند نیاز به پمپ سیرکولاسیون داریم.
اگر دقت کرده باشیم در آبگرمکن های دیواری یا زمینی هیچگونه پمپی وجود ندارد.
چرا که فشار آب شهر خودش باعث میشود تا آب سرد وارد مخزن آب شود.
در نتیجه دستگاه آب را گرم می کند و آب گرم از دستگاه خارج میشود.
و آب شهر خود چون دارای فشار هست نیاز به پمپ نداریم.
ولی در پکیج های دیواری وقتی که آب گرم مورد مصرف ما هست.
دقیقا مثل آبگرمکن دیواری عمل میکند.
و فشار آب سرد یا بهتر بگیم همان آب شهر به تنهایی باعث میشود تا آب وارد مدار پکیج شود.
و آب گرم شده و درنهایت در جایی که ما نیاز داریم خارج میشود.
و آب گرم مصرفی را داشته باشیم.
اما زمانی که در زمستان و مواردی که هوا سرد هست.
میخواهیم شوفاژ هارا گرم کنیم.
شوفاژها یک مدار بسته هستند و آب در آن چرخش نمیکند.
آب چگونه در پکیج دیواری به گردش در می آید؟
در پکیج های شوفاژ دیواری
- تک مبدل
- دو مبدل
هر دو دارای پمپ سیرکولاسیون هستند.
بسته به نوع طراحی و سلیقه طراح از برندها و مارک های مختلفی از پمپ ها در پکیج شوفاژ دیواری استفاده شده است.
به طورمثال
- پکیج شوفاژ دیواری شرکت بوتان
از مارک گراندفوس و هم از مارک ویلو برای پمپ ها استفاده کرده است.
- پکیج های شوفاژ دیواری ایران رادیاتور
پمپ گراندفوس و هم پمپ ویلو استفاده کرده است.
تفاوت پمپ ها در نوع سایز و میزان قدرت آنها می باشد.
برندهای دیگری هم در بازار موجوداست.
مانند
- پمپ داب DAB
- پمپ لئو LEO
- پمپ گراندفوس Grand Fos
- پمپ ویلو wilo
- پمپ سافت واترsoft water
- پمپ آکواوAQUA
- و غیره
خوب تا حدودی با پمپ آشنا شدیم .
وظیفه پمپ چیست؟
پکیج های شوفاژ دیواری آبی که درون رادیاتور ها هست.
باید چرخش کند تا از داخل مبدل داخلی پکیج عبور کند.
و از طریق حرارت و شعله داخل پکیج گرم شود.
و مجدد به رادیاتورها برگردد.
و در رادیاتورها گرمای خود را به بدنه رادیاتور آب و فلز رادیاتورها بدهد.
و ما می‌بینیم که رادیاتورها گرم شده است.
و مجدداً به دلیل این از دست دادن گرما سرد میشود.
و باید مجدداً به پکیج برگردد تا گرم شود.
وظیفه پکیج دیواری همین موضوع میباشد.
اگر بخواهیم بیشتر راجع به پمپ صحبت بکنیم.
پمپ و مبحث سیرکولاسیون بسیار تخصصی و با توجه به نیاز بازار در این زمینه پمپ های بسیار زیادی وجود دارد.
که همان‌طور که گفتیم چندتا برند را نام بردیم.
اما داخل همین برند ها باز هم می بینیم انواع و اقسام مختلفی وجود دارد.
- مثلاً در پمپ ویلو
پمپ ویلو ۸۲ وات - پمپ ویلو ۱۱۲
- پمپ ویلو ۶۵ وات
داریم.
اینها باز برمیگردد به قدرت سیم پیچ این پمپ ها و دوباره تو کلاس های مختلف تقسیم بندی میشوند.
در زمانی که یک طراح میخواد پکیج یا موتورخانه طراحی کند.
همه اینها را بررسی می کند.
و برای دستگاه بهترین پمپ را انتخاب میکند.
بر ای مثال:
در دستگاه‌های ۲۴۰۰۰
- پمپ ویلو ۸۲ وات استفاده می کنند
در دستگاه‌های ۲۴۰۰۰
- پمپ گراندفوس ۱۵/۵۵ استفاده میکنند
در بعضی از دستگاه‌های ۲۴۰۰۰
- پمپ ۱۵/۶۰ استفاده کردند
این مسئله مبحث بسیار پیچیده و تخصصی در مورد پمپ های سیرکولاسیون است.
پمپ ها وقتی که در داخل پکیج دیواری قرار می گیرند.
بسته به نوع بلوک هایی که در مباحث قبلی صحبت کردیم ( بلوکهای هیدرولیکی) به بلوک متصل میشود.
و جریان آب را در پکیج برقرار می کنند.
در پکیج هایی که پمپ ویلو استفاده کردند نمیتوانیم پمپ گراندفوس استفاده کنیم.
چرا در پکیج پمپ ویلو را نمیتوان جایگزین پمپ گراندفوس کرد؟
چون از نظر ظاهری یک مقدار با هم تفاوت دارند.
و نمیتوان جایگزین یکدیگر کردد.
ولی در بسیاری از موارد داریم که جایگزین یکدیگر میشوند!
ولی با همون ظرفیت و مشخصات فنی.
در پکیجهای تک مبدل بلوک هیدرولیکی نداریم.
حوزینگ پمپ
پمپ ها به حوزینگ متصل می شوند.
که این محفظه یا قطعه آب و پروانه پمپ قرار میگیرد.
و درون حوزینگ با چرخش پروانه پمپ آب رو به جریان در می آورد.
حوزینگ های پمپ هم بسیار متفاوت هستند.
بسته به نوع طراحی پکیج دیواری نوع حوزینگ و شکل آن هم متفاوت است.
حوزینگ پمپ پکیج دیواری دارای ۴ عدد پیچ هستند.
که به وسیله این چهار تاپیچ پمپ روی آن سوار میشود.
